Bạn đã sẵn sàng nâng cấp hạ tầng mạng với tốc độ và hiệu suất vượt trội chưa? Cùng Hợp Thành Thịnh khám phá switch Cisco Nexus N3K-C3172TQ-32T ngay hôm nay!
1. Giới thiệu tổng quan

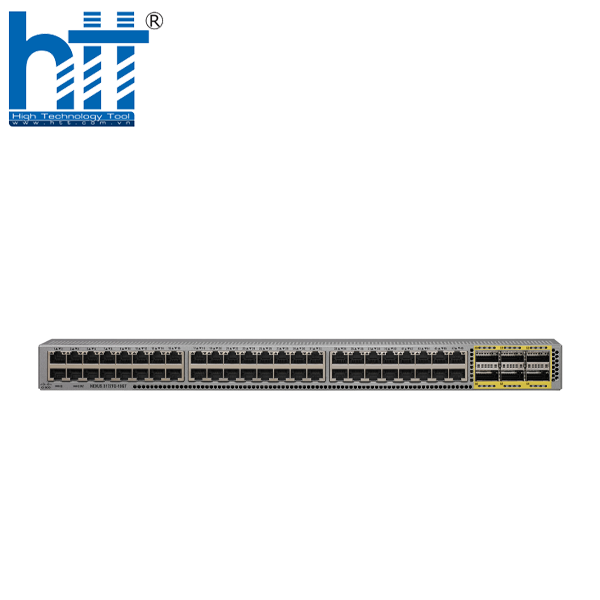

Switch Cisco Nexus N3K-C3172TQ-32T thuộc dòng Cisco Nexus 3000 series, hỗ trợ Layer 2 và Layer 3. Thiết bị có 32 cổng 10GBase-T RJ-45 và 6 cổng QSFP+, sử dụng hệ điều hành Cisco NX-OS, mang đến kết nối tốc độ cao, ổn định cho trung tâm dữ liệu hoặc môi trường công nghiệp.
2. Hiệu suất và công nghệ nổi bật
- Thông lượng 1.4 Tbps, truyền tải 1 tỷ gói dữ liệu/giây
- Virtual Port-Channel (vPC) tối đa hóa băng thông và đơn giản hóa mạng Layer 2
- Định tuyến đa đường ECMP giảm tắc nghẽn, tăng khả năng phục hồi mạng
3. Quản lý và tự động hóa
- Khởi động nhanh với ISSU và Fast Reboot
- Module nguồn/quạt hot-swappable, giảm downtime
- Power-on Auto Provisioning (POAP) và Embedded Event Manager (EEM + Python) tự động hóa và quản lý từ xa
- Giám sát thời gian thực trên từng cổng, chuẩn PTP đồng bộ dữ liệu chính xác
4. Hỗ trợ giao thức và lợi ích doanh nghiệp
- Hỗ trợ BGP, OSPF, EIGRP, RIPv2, PIM-SM, SSM, MSDP
- Tăng hiệu suất, giảm độ trễ, triển khai mạng redundant an toàn
- Quản lý và mở rộng dễ dàng, nâng cao ổn định và hiệu quả vận hành
Liên Hệ Ngay Để Được Tư Vấn & Đặt Hàng
Liên hệ ngay với Hợp Thành Thịnh để đặc hàng và được tư vấn miễn phí. Ngoài ra Hợp Thành Thịnh còn cung cấp thêm các hãng như: Juniper Networks, HPE Aruba, TP-Link,...Không chỉ cung cấp sản phẩm, chúng tôi còn có dịch vụ sửa chữa chuyên nghiệp sau bảo hành cho các thiết bị như: Màn hình, thiết bị mạng, máy in, máy tính, máy chiếu, ups,... Đồng hành và hỗ trợ tận tâm cho các anh em kỹ thuật, IT, và các cửa hàng tin học.
Thông số kỹ thuật :
|
Description
|
Specification
|
|
Physical
|
- 1RU fixed form factor
◦ 32 RJ-45 ports support 100 Mbps and 1 and 10 Gigabit Ethernet
◦ 6 QSFP ports support 4 x 10 Gigabit Ethernet or 40 Gigabit Ethernet each
|
|
Performance
|
- 1.4-Tbps switching capacity
- Forwarding rate of up to 1 bpps
- Line-rate traffic throughput (both Layer 2 and 3) on all ports
- Configurable maximum transmission units (MTUs) of up to 9216 bytes (jumbo frames)
|
|
Hardware tables and scalability
|
Number of MAC addresses
|
288,000
|
|
Number of VLANS
|
4096
|
|
Number of spanning-tree instances
|
- RSTP: 512
- MSTP: 64
|
|
Number of ACL entries
|
- 4000 ingress
- 1000 egress
|
|
Routing table
|
- 16,000 prefixes and 16,000 host entries*
- 8000 multicast routes*
|
|
Number of EtherChannels
|
64 (with vPC)
|
|
Number of ports per EtherChannel
|
32
|
|
System memory
|
4 GB
|
|
Buffer size
|
12 MB shared
|
|
Boot flash
|
2 GB
|
|
Power
|
Number of power supplies
|
2
|
|
Typical operating power
|
360 W
|
|
Maximum power
|
440W
|
|
AC PSUs
- Input voltage
- Frequency
- Efficiency
|
- 100 to 240 VAC
- 50 to 60 Hz
- 89 to 91% at 220V
|
|
DC PSUs
- Input voltage
- Maximum current (PSU output – System input)
- Efficiency
|
- –40 to –72 VDC
- 33A (400W unit), 42A (500W unit)
- 85 to 88%
|
|
Typical heat dissipation
|
1228 BTU/hr
|
|
Maximum heat dissipation
|
1501 BTU/hr
|
|
Cooling
|
- Forward and reversed airflow schemes:
◦ Forward airflow: Port-side exhaust (air enters through fan-tray and power supplies and exits through ports)
◦ Reversed airflow: Port-side intake (air enters through ports and exits through fan-tray and power supplies)
- Redundant fans
- Hot swappable (must swap within 1 minute)
|
|
Sound
|
Measured sound power (maximum)
- Fan speed: 40% duty cycle
- Fan speed: 70% duty cycle
- Fan speed: 100% duty cycle
|
- 64.9 dBA
- 69.3 dBA
- 76.7 dBA
|
|
Environment
|
Dimensions
(height x width x depth)
|
1.72 x 17.3 x 19.7 in. (4.4 x 43.9 x 50.5 cm)
|
|
Weight
|
22.0 lb (10 kg)
|
|
Operating temperature
|
- 32 to 104°F (0 to 40°C)
|
|
Storage temperature
|
- -40 to 158°F (-40 to 70°C)
|
|
Operating relative humidity
|
- 10 to 85% noncondensing
- Up to 5 days at maximum (85%) humidity
- Recommend ASHRAE data center environment
|
|
Storage relative humidity
|
- 5 to 95% noncondensing
|
|
Altitude
|
- 0 to 10,000 ft (0 to 3000m)
|
Các giao thức và ứng dụng của thiết bị mạng cisco N3K-C3172TQ-32T :
|
Description
|
Specification
|
|
Layer 2
|
- Layer 2 switch ports and VLAN trunks
- IEEE 802.1Q VLAN encapsulation
- Support for up to 4096 VLANs
- Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w compatible)
- MSTP (IEEE 802.1s): 64 instances
- Spanning Tree PortFast
- Spanning Tree Root Guard
- Spanning Tree Bridge Assurance
- Cisco EtherChannel technology (up to 32 ports per EtherChannel)
- LACP: IEEE 802.3ad
- Advanced port-channel hashing based on Layer 2, 3, and 4 information
- vPC
- Jumbo frames on all ports (up to 9216 bytes)
- Storm control (unicast, multicast, and broadcast)
- Private VLANs
- NvGRE entropy
- Resilient hashing
|
|
Layer 3
|
- Layer 3 interfaces: Routed ports on interfaces, switch virtual interfaces (SVIs), port channels, and subinterfaces (total: 1024)
- 64-way ECMP
- 4000 ingress and 1000 egress ACL entries
- IPv6 routing: Static, OSPFv3, and BGPv6
- Routing protocols: Static, RIPv2, EIGRP, OSPF, and BGP
- Bidirectional Flow Detection (BFD) for BGP, OSPF, and IPv4 static routes
- HSRP and VRRP
- ACL: Routed ACL with Layer 3 and 4 options to match ingress and egress ACLs
- VRF: VRF-lite (IP VPN), VRF-aware unicast (BGP, OSPF, and RIP), and VRF-aware multicast
- Unicast Reverse-Path Forwarding (uRPF) with ACL; strict and loose modes
- Jumbo frame support (up to 9216 bytes)
- Generic Routing Encapsulation (GRE) tunneling
- Advanced BGP features including BGP add-path for eBGP and iBGP, remove-private-as enhancements and eBGP next hop unchanged
- IP-in-IP Tunnel support
|
|
Multicast
|
- Multicast: PIMv2, PIM-SM, and PIM-SSM
- Bootstrap router (BSR), Auto-RP, and Static RP
- MSDP and Anycast RP
- Internet Group Management Protocol (IGMP) Versions 2 and 3
|
|
Quality of Service (QoS)
|
- Layer 2 IEEE 802.1p (class of service [CoS])
- 8 hardware queues per port
- Per-port QoS configuration
- CoS trust
- Port-based CoS assignment
- Modular QoS CLI (MQC) compliance
- ACL-based QoS classification (Layers 2, 3, and 4)
- MQC CoS marking
- Differentiated services code point (DSCP) marking
- Weighted Random Early Detection (WRED)
- CoS-based egress queuing
- Egress strict-priority queuing
- Egress port-based scheduling: Weighted Round-Robin (WRR)
- Explicit Congestion Notification (ECN)
- Configurable ECN marking per port
- Priority Flow Control (with 3 no-drop queues and 1 default queue with strict priority scheduling between queues
- Policy Based Routing (PBR)
|
|
Security
|
- Ingress ACLs (standard and extended) on Ethernet
- Standard and extended Layer 3 and 4 ACLs include IPv4, Internet Control Message Protocol (ICMP), TCP, and User Datagram Protocol (UDP)
- VLAN-based ACLs (VACLs)
- Port-based ACLs (PACLs)
- Named ACLs
- ACLs on virtual terminals (vtys)
- DHCP snooping with Option 82
- Port number in DHCP Option 82
- DHCP relay
- Dynamic Address Resolution Protocol (ARP) inspection
- Configurable CoPP
- SPAN with ACL filtering
|
|
Cisco Nexus Data Broker
|
- Topology support for TAP and SPAN aggregation
- Support for QinQ to tag input source TAP and SPAN ports
- Configuration of symmetric hashing to load-balance traffic to multiple tools
- Traffic filtering based on Layer 1 through Layer 4 header information
- Traffic replication and forwarding to multiple monitoring tools
- Robust RBAC
- Northbound representational state transfer (REST) API for all programmability support
|
|
Management
|
- POAP
- Python scripting
- Cisco EEM
- Switch management using 10/100/1000-Mbps management or console ports
- CLI-based console to provide detailed out-of-band management
- In-band switch management
- Locator and beacon LEDs
- Configuration rollback
- SSHv2
- Secure Copy (SCP) server
- Telnet
- AAA
- AAA with RBAC
- RADIUS
- TACACS+
- Syslog
- Syslog generation on system resources (for example, FIB tables)
- Embedded packet analyzer
- SNMP v1, v2, and v3
- Enhanced SNMP MIB support
- XML (NETCONF) support
- Remote monitoring (RMON)
- Advanced Encryption Standard (AES) for management traffic
- Unified username and passwords across CLI and SNMP
- Microsoft Challenge Handshake Authentication Protocol (MS-CHAP)
- Digital certificates for management between switch and RADIUS server
- Cisco Discovery Protocol Versions 1 and 2
- RBAC
- SPAN on physical layer, port channel, and VLAN
- Tunable buffer allocation for SPAN
- Encapsulated Remote SPAN (ERSPAN)
- Ingress and egress packet counters per interface
- PTP (IEEE 1588) boundary clock
- Network Time Protocol (NTP)
- Cisco OHMS
- Comprehensive bootup diagnostic tests
- Cisco Call Home
- Cisco DCNM
- Advanced buffer utilization monitoring
- sFlow
|
Các loại nguồn sử dụng cho switch cisco N3K-C3172TQ-32T:
|
N2200-PAC-400W
|
N2K/3K 400W AC Power Supply, Forward airflow (port side exhaust)
|
|
N2200-PAC-400W-B
|
N2K/3K 400W AC Power Supply, Reversed airflow (port side intake)
|
|
NXA-PAC-500W
|
Nexus 3K 500W AC PSU, Forward airflow (port side exhaust)
|
|
NXA-PAC-500W-B
|
Nexus 3K 500W AC PSU, Reversed airflow (port side intake)
|
|
N2200-PDC-400W
|
N2K/3K 400W DC Power Supply, Forward airflow (port side exhaust)
|
|
N3K-PDC-350W-B
|
N3K Series 350W DC Power Supply, Reversed airflow (port side intake)
|
|
NXA-PDC-500W
|
Nexus 3K 500W DC PSU, Forward airflow (port side exhaust)
|
|
NXA-PDC-500W-B
|
Nexus 3K 500W DC PSU, Reversed airflow (port side intake)
|
Các loại Fan sử dụng cho switch cisco N3K-C3172TQ-32T :
|
NXA-FAN-30CFM-F
|
Nexus 2K/3K single fan, Forward airflow (port side exhaust)
|
|
NXA-FAN-30CFM-B
|
Nexus 2K/3K single fan, Reversed airflow (port side intake)
|
License sử dụng cho switch cisco NN3K-C3172TQ-32T:
|
N3K-BAS1K9*
|
Nexus 3000 Layer 3 Base License
|
|
N3K-LAN1K9*
|
Nexus 3000 Layer 3 LAN Enterprise License (Requires N3K-BAS1K9 License)
|
|
NDB-FX-SWT-K9
|
License for Tap/SPAN aggregation using Cisco Nexus Data Broker
|
|
